Проверьте правильности настройки таблицы перед

Проверьте правильности настройки таблицы перед записью компонента в библиотеку.

Выполнить команды Component/Validate

При верном заполнении таблицы [10] появится окно с надписью «No errors found!» (рис. 3.9).

Записать созданный библиотечный компонент в библиотеку

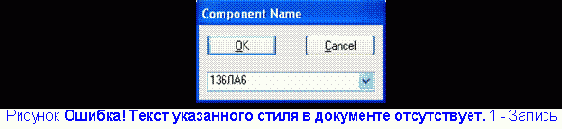

Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный компонент в библиотеку под именем 133ЛА6 (рис. 3.10).

3.3 Создание библиотечного элемента микросхемы К511ПУ2

Порядок создания библиотечного элемента микросхемы К511ПУ2

с неоднородными секциями заключается в следующем.

Запустить программу диспетчер библиотек Library Executive.

Выполнить команды Component/New (создать новый библиотечный элемент).

В открывшемся диалоговом окне выбрать используемую нами библиотеку Ivanov.lib и (см. рис. 3.2) нажать кнопку ОК.

Присоединить посадочное место.

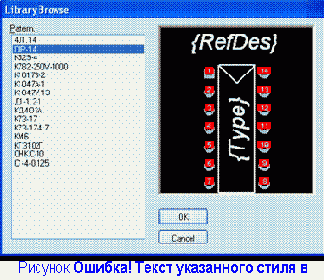

В результате появится диалоговое окно Component Information (см. рис. 3.3). В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место для этой микросхемы К511ПУ2 (рис. 3.11). В списке имеющихся посадочных мест выбрать DIP14 и нажать кнопку ОК.

      В диалоговом окне Component Information выбрать:

-        в поле Component Type (Тип элемента) — Normal (обычный);

-        в поле Component Style (Вид элемента) — Heterogeneous (неоднородный);

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric (цифровой);

-        в поле Number of Gates (Количество вентилей) ввести 4;

-        в поле RefDes Prefix (Префикс позиционного обозначения) ввести DD (позиционное обозначение цифровой микросхемы).
