После нажатия на кнопку Select

После нажатия на кнопку Select Symbol (Pattern) можно выбрать другой символ (ПМ) для компонента из открытой библиотеки.

После нажатия кнопки Edit Symbol можно отредактировать текущий символ (запускается редактор P-CAD Symbol Editor). После нажатия кнопки Edit Pattern можно отредактировать текущее ПМ (запускается редактор P-CAD Pattern Editor). Такая возможность редактирования позволяет использовать уже имеющиеся элементы библиотек для построения других элементов с наименьшими затратами времени.

Переход от одного окна к другому окну в P-CAD Library Executive производится после нажатия соответствующих кнопок в текущем окне.

После выполнения всех указанных выше операций для создания интегрированного образа компонента необходимо выполнить команду Component/Validate для проверки согласованности всех данных компонента.

В случае отсутствия ошибок, сохранить компонент в текущей библиотеке можно командой Component Save As. Имя компонента указывается по дополнительному запросу.

3.2 Создание библиотечного элемента микросхемы 13ЗЛА6

Порядок создания библиотечного элемента микросхемы 133ЛА6 с однородными секциями заключается в следующем.

Вызвать программу Library

Executive — диспетчер библиотек.

Выполнить команды Component/New

(Создать новый библиотечный элемент).

В открывшемся диалоговом окне (рис. 3.1) выбрать библиотеку Ivanov.lib.

В результате появится диалоговое окно Component Information (Информация о компоненте) (рис. 3.2).

Присоединить посадочное место.

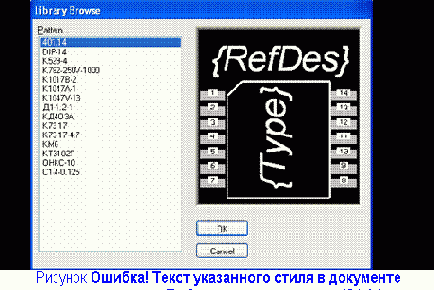

В окне Component Information нажать кнопку Select Pattern (Выбор ПМ) и в окне Library Browse (Просмотр библиотеки) (рис. 3.6) выбрать посадочное место (Pattern) для этой микросхемы.
