Pins View изменяется при помощи
- Passive-H - пассивный компонент (обычно резистор), подключаемый к источнику питания (соответствует высокому логическому уровню);
- Passive-L - пассивный компонент (обычно резистор), подключаемый к «земле» (соответствует низкому логическому уровню);
- 3-State - трехстабильный вывод (имеет высокий и низкий логический уровень и уровень высокого импеданса).
Таблица Pins View изменяется при помощи трех основных способов редактирования:
Способ
прямого ввода, который заключается в переходе (курсором клавиатуры или курсором мыши) в нужную ячейку таблицы и наборе на клавиатуре значения;
Способ копирования и вставки. Использует средства Windows для выделения (клавиша Shift для выделения области копирования), копирования — (Ctrl + С) и вставки информации — (Ctrl + V);
Способ сдвига (или перемещения) информации. Заключается в выделении перемещаемой области (клавиша Shift для выделения области копирования) и сдвиге ее вверх — (Ctrl + Стрелка вверх) или вниз — (Ctrl + Стрелка вниз).
Выбор, просмотр и редактирования символа (ПМ) компонента.

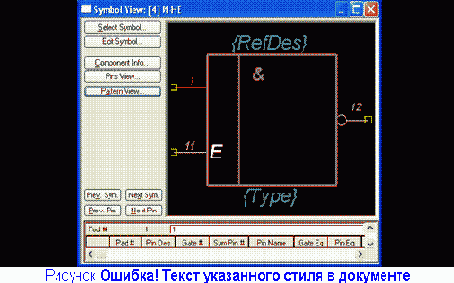

Для выбора, просмотра и возможного редактирования символа компонента надо щелкнуть по кнопке Symbol View в окне Pins View. Откроется диалоговое окно Symbol View (рис. 3.3).

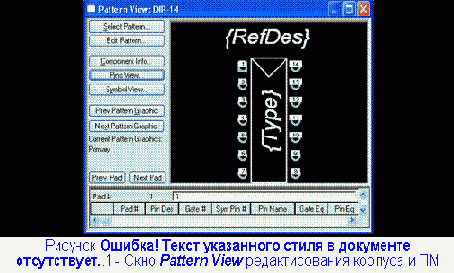

Для выбора, просмотра и возможного редактирования ПМ компонента надо щелкнуть по кнопке Pattern View в окне Pins View. Откроется диалоговое окно Pattern View (рис. 3.4).
Нажимая кнопки Next Sym или Prev Sym, можно просмотреть следующую или предыдущую секции символа компонента. При этом в таблице Pins View подсвечивается строка с первым номером вывода соответствующей секции.
После нажатия кнопок Next Pin или Prev Pin подсвечивается соответствующий вывод секции, а в таблице Pins View подсвечивается строка с параметрами вывода.
