После загрузки существующего компонента или

Открыть библиотеку.

После загрузки существующего компонента или открытия нового по командам Component/Open

, Component/New

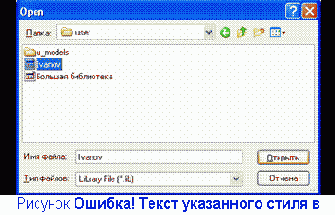

на экране появляется диалоговое окно Open (рис. 3.1). Необходимо выбрать нужную библиотеку, в которой ранее были записаны сведения о графике символов и посадочных местах компонентов. После выбора библиотеки нажать Открыть.

Создание (или редактирование) компонента

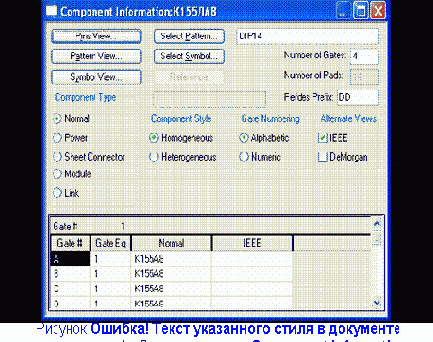

После выхода из окна библиотеки и возникнет главное диалоговое окно Component Information (рис. 3.2). Следует заполнить (отредактировать) все необходимые дочерние диалоговые окна и таблицы.

В окне Component Information представлена общая информация о компоненте:

В окне Select Pattern выбирается изображение корпуса и посадочного места (ПМ) компонента, в который предстоит упаковать все его секции (даже если она всего одна).

В строке Select Pattern (Выбрать ПМ) указывают тип корпуса компонента, например, DIP14[1].

В окне Select Symbol выбирается изображение символа, предназначенного для упаковки, соответствующее посадочному месту.

В строке Number of Gates задают число секций в компоненте.

В строке Number of Pads указывают общее число выводов.

В строке RefDes Prefix задают префикс позиционного обозначения компонента.

      В разделе Component Type выбирают тип компонента (который принимается во внимание при составлении списков соединений и заполнении граф отчетов о проекте):

-        Normal — обычный компонент;

-        Power — источник питания (компоненты такого типа, в частности, не включаются в списки соединений для «упаковки» схемы на ПП, но включаются в списки соединений для выполнения моделирования; при подсоединении таких компонентов к цепям последние получают имя этого компонента);
