В открывшемся окне Library Browse

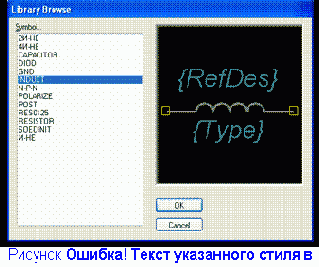

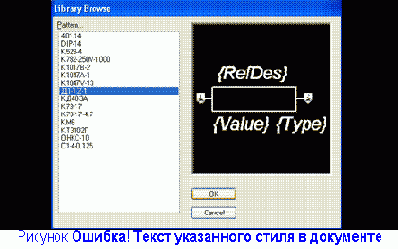

В открывшемся окне Library Browse в списке символов найти «Induct», выделить его и нажать кнопку ОК (рис. 3.40).



Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной   информации.



Ввести упаковочную информацию согласно таблице на рис. 3.41.

  Проверить правильность разработки компонента

      Выполнить команды Component / Validate .

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку

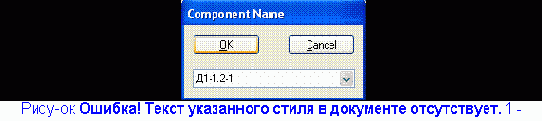

 Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем Д1-1.2-1 (рис. 3.42).

3.10        Создание библиотечного элемента электрического соединителя ОН-КС-10

Порядок  создания библиотечного элемента электрического соединителя ОН-КС-10 заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New .

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.

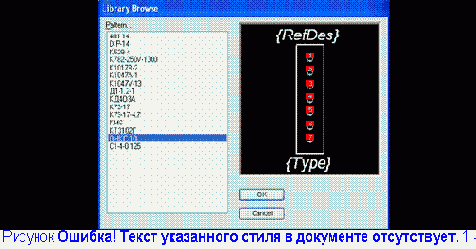

В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место электрического соединителя ОН-КС-10. В списке имеющихся посадочных мест выбрать «ОН-КС-10» (рис. 3.43). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;
