В результате будет произведена проверка
Выполнить команды Component / Validate
.
В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].
Записать созданный библиотечный компонент в библиотеку
Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем С1-4-0.125 (рис. 3.38).
3.9
Создание библиотечного элемента катушки индуктивности Д1-1,2-1
Порядок создания библиотечного элемента катушки Д1-1.2-1 заключается в следующем.
Запустить программу диспетчер библиотек Library Executive.
Создать новый библиотечный элемент.
Выполнить команды Component/New
.
В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.
В результате появится диалоговое окно Component Information (см. рис. 3.2).
Присоединить посадочное место.

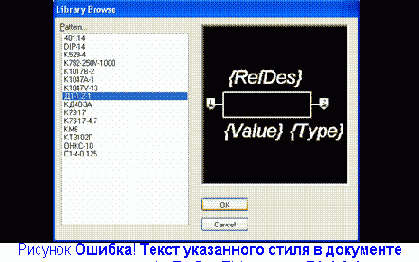

В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место катушки Д1-1.2-1. В списке имеющихся посадочных мест выбрать «Д1-1.2-1» (рис. 3.39). Нажать кнопку ОК.
В диалоговом окне Component Information установить:
- в поле Component Type (Тип компонента) — Normal;
- в поле Component Style (Вид компонента) — Homogeneous;
- в поле Gate Numbering (Способ нумерации вентилей) — Numeric;
- в поле Number of Gates (Количество вентилей) — ввести 1;
- в поле RefDes Prefix (префикс позиционного обозначения) — ввести L.
Присоединить символ.
Для этого следует нажать кнопку Select Symbol.
