Порядок создания библиотечного элемента резистора С1-4-0.125 заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New .

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.

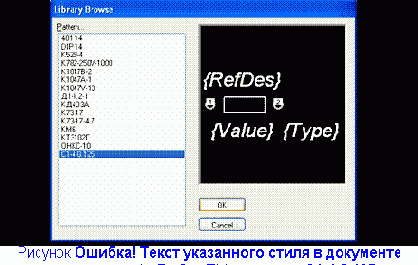

      В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место резистора С1-4-0.125. В списке имеющихся посадочных мест выбрать «С1-4-0.125» (рис. 3.35). Нажать кнопку ОК.



В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;

-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 1;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести R.

  Присоединить символ.

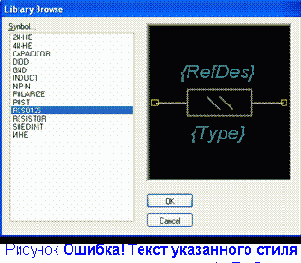

      Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «Res0125», выделить его и нажать кнопку ОК (рис. 3.36).

  Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной   информации.

      Ввести упаковочную информацию согласно таблице на рис. 3.37.



Проверить правильность разработки компонента
