В этом окне нажать кнопку

рис. 3.2).

  Присоединить посадочное место.

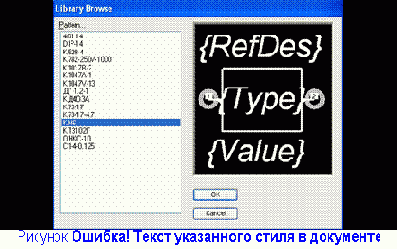

В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место конденсатора КМ6. В списке имеющихся посадочных мест выбрать «КМ6» (рис. 3.31). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;

-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 1;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести С.

  Присоединить символ.

      Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «Capacitor», выделить его и нажать кнопку ОК (рис. 3.32).



Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной   информации.



Ввести упаковочную информацию согласно таблице на рис. 3.33.

  Проверить правильность разработки компонента

      Выполнить команды Component / Validate .

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку

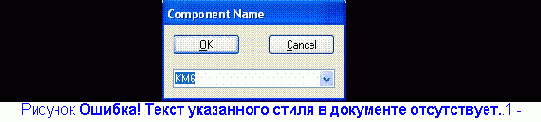

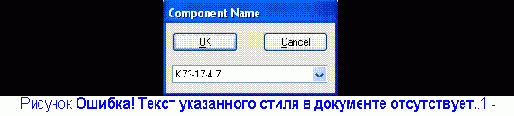

 Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем КМ6 (рис. 3.34).

3.8    Создание библиотечного элемента резистора С1-4-0.125
