в поле Number of Gates
- в поле Component Style (Вид компонента) — Homogeneous;
- в поле Gate Numbering (Способ нумерации вентилей) — Numeric;
- в поле Number of Gates (Количество вентилей) — ввести 1;
- в поле RefDes Prefix (префикс позиционного обозначения) — ввести С.
Присоединить символ.
Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «CAPACITOR», выделить его и нажать кнопку ОК (рис. 3.28).
Заполнить таблицу упаковочной информации.
В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной информации.

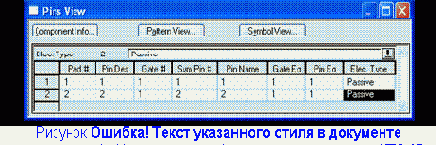

Ввести упаковочную информацию согласно таблице на рис. 3.29.
Проверить правильность разработки компонента
Выполнить команды Component / Validate
.
В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].
Записать созданный библиотечный компонент в библиотеку

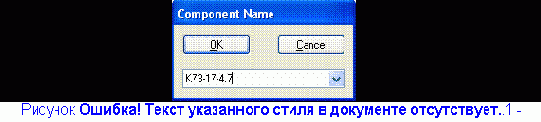

Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем К73-17-4.7 (рис. 3.30).
3.7
Создание библиотечного элемента конденсатора КМ6
Порядок создания библиотечного элемента КМ6 заключается в следующем.
Запустить программу диспетчер библиотек Library Executive.
Создать новый библиотечный элемент.
Выполнить команды Component/New
.
В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.
В результате появится диалоговое окно Component Information (см.
