Для этого следует нажать кнопку

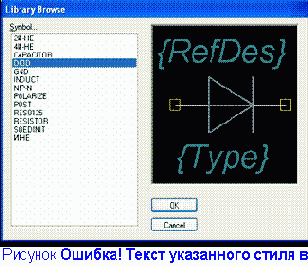

Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «DIOD», выделить его и нажать кнопку ОК (рис. 3.24).

  Заполнить таблицу упаковочной информации.

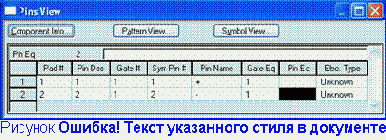

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы   упаковочной   информации.



Ввести упаковочную информацию согласно таблице на рис. 3.25.

  Проверить правильность разработки компонента

      Выполнить команды Component / Validate .

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку

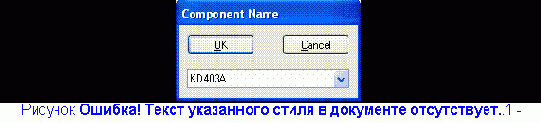

 Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем KD403A (рис. 3.26).

3.6    Создание библиотечного элемента конденсатора К73-17

Порядок создания библиотечного элемента K73-17 заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New .

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.



В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место конденсатора К73-17. В списке имеющихся посадочных мест выбрать «К73-17-4.7» (рис. 3.27). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;
