В результате будет произведена проверка

Проверить правильность разработки компонента

Выполнить команды Component / Validate

В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

Записать созданный библиотечный компонент в библиотеку

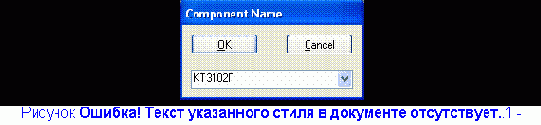

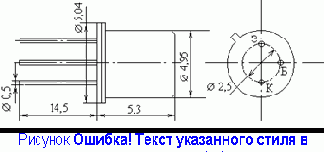

Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем КТ3102Г (рис. 3.22).

3.5 Создание библиотечного элемента диода КД403А

Порядок создания библиотечного элемента диода КД403А заключается в следующем

Запустить программу диспетчер библиотек Library Executive.

Создать новый библиотечный элемент.

Выполнить команды Component/New

В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

В результате появится диалоговое окно Component Information (см. рис. 3.2).

Присоединить посадочное место.

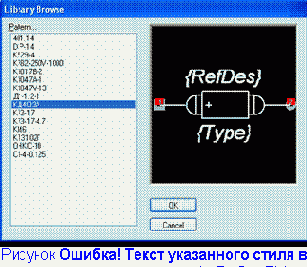

В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место диода КД403А. В списке имеющихся посадочных мест выбрать «КД403А» (рис. 3.23). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;

-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 1;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести VD.

Присоединить символ.
