В открывшемся диалоговом окне Open

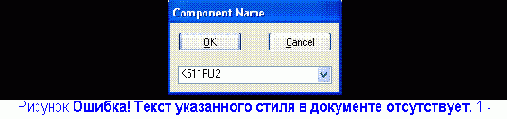

Создать новый библиотечный элемент.

Выполнить команды Component/New

В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

В результате появится диалоговое окно Component Information (см. рис. 3.2).

Присоединить посадочное место.

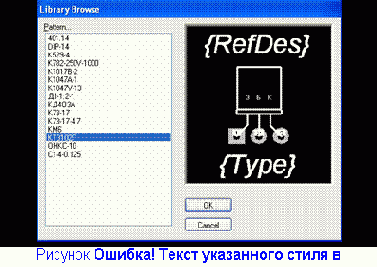

В открывшемся диалоговом окне Component Information нажать кнопку Select Pattern и в открывшемся окне Library Browse выбрать посадочное место транзистора. В списке имеющихся посадочных мест надо выделить «КТ3102Г» (рис. 3.16) и нажать кнопку ОК.

В диалоговом окне Component Information установить:

-        в поле Component Type (Тип элемента) выбрать Normal;

-        в поле Component Style (Вид элемента) выбрать Homogeneous (Однородный);

-        в поле Gate Numbering (Способ нумерации вентилей) выбрать Numeric;

-        в поле Number of Gates (Количество вентилей) ввести 1;

-        в поле RefDes Prefix (Префикс позиционного обозначения) ввести VT (рис. 3.17).

Присоединить символ.

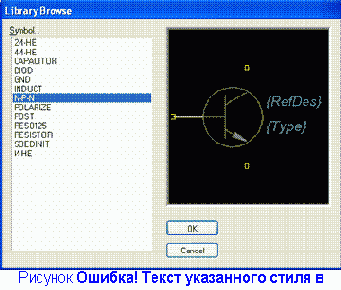

Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse (рис. 3.18) в списке символов найти «N-P-N», выделить его цветом и нажать кнопку ОК.

Заполнить таблицы упаковочной информации.

В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной информации.

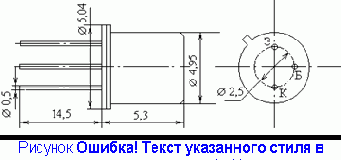

Заполнять таблицу необходимо в соответствии с цоколевкой элемента (рис. 3.20).

Для уточнения нумерации контактов транзистора можно также нажать на кнопку Symbol View в верхней части таблицы (рис. 3.20).

Ввести упаковочную информацию согласно таблице на рис. 3.21.
