В открывшемся окне Library Browse

Присоединить символ.

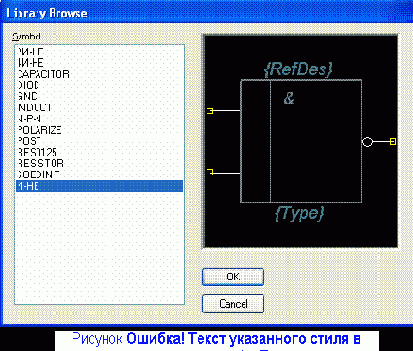

Нажать кнопку Select Symbol. В открывшемся окне Library Browse (рис. 3.12) в списке символов найти «И-НЕ» и нажать кнопку ОК.

Переместить курсор в нижнюю часть окна, где располагается таблица:

-        Gate# — номер секции;

-        Gate Eq — код логической эквивалентности секции (секции, имеющие одинаковый, отличный от нуля код эквивалентности, могут переставляться в редакторе P-CAD РСВ);

-

Normal — имя символа в нормальном изображении. Щелкнуть ЛК в поле Normal для второй по порядку секции элемента, нажать кнопку Select Symbol, вновь выбрать вентиль «И-НЕ» и нажать кнопку ОК.

Аналогичным образом выбрать два вентиля «2НЕ-И» для третьей и четвертой секций.12

Заполнить таблицы упаковочной информации.

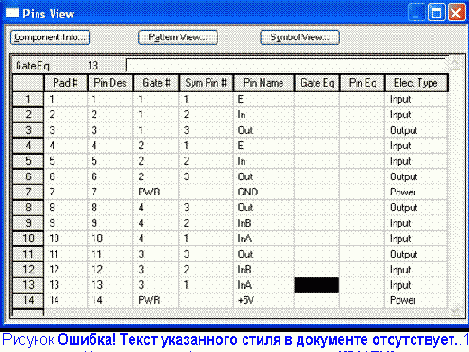

В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной информации.

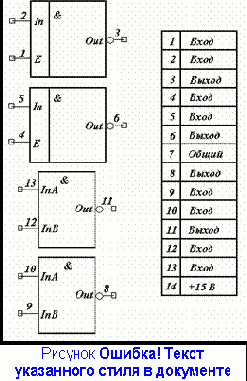

Заполнять таблицу необходимо в соответствии с цоколевкой элемента (рис. 3.13).

Ввести упаковочную информацию согласно таблице на рис. 3.14.

Проверить правильность разработки компонента

Выполнить команды Component / Validate

В результате будет произведена проверка упаковочной информации на наличие ошибок.

Имеющиеся ошибки следует исправить [10], иначе сохранить элемент не удастся.

Записать созданный библиотечный компонент в библиотеку

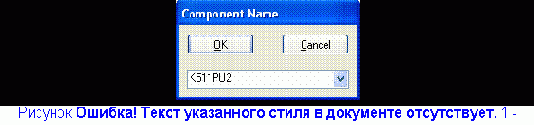

Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем K511PU2 (рис. 3.15).

3.4

Создание библиотечного компонента для транзистора КТ3102Г

Порядок создания библиотечного элемента КТ3102Г заключается в следующем.

Запустить программу диспетчер библиотек Library Executive.
